一、产品概述

KYN61-40.5交流金属铠装移开式开关设备（以下简称开关柜）系40.5kV三相交流50Hz成套配电装置，主要用于发电厂、变电所及工矿企业的配电室接收与分配电能，可实现对电路的控制、保护和监测之用；除广泛用于一般电力系统外，还可使用于频繁操作的场所。本开关柜符合GB3906-2006及IEC62271-200〈交流金属封闭开关和控制设备〉。

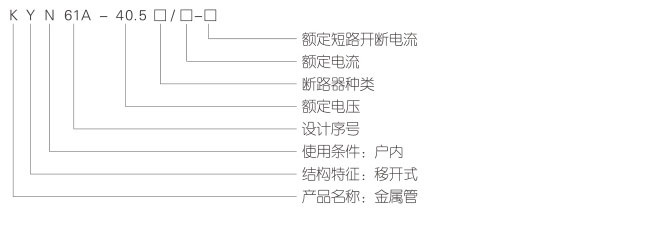

二、型号含义

三、使用环境

a、环境温度：上限+40℃ 下限-10℃；

b、海拔高度不超过1000米；

c、天气相对湿度：平均值不大于95％，月平均值不大于90％；

d、地震裂度不超过8级别；

e、不适用用于有腐蚀和可燃性气体、水蒸气等明显污染的场所。

四、技术参数

序号 项目 单位 参数

1 额定电压 kV 40.5

2 额定频率 Hz 50

3 主母线额定电流 A 1250、1600、2000

4 分支母线额定电流 A 630、1250、1600

5 额定绝缘水平 1min工频耐受电压（有效值） kV 相间、相对地 一次间隔断口雷电冲击耐受电压（峰值） 95 115 185 215 辅助控制回路5S工频耐受电压（新标本） V 2000

6 额定短路开断电流 kA 25，31.5

7 额定短路关合电流（峰值） kA 63，80

8 额定短时耐受电流（4s） kA 25，31.5

9 额定峰值耐受电流 kA 63，80

10 辅助控制回路额定电压 V AC110,220V DC110,220V

11 防护等级 外壳IP4X 隔室间，断路器室门打开时IP2X1400×2800(3000)×(2800*)2600（*括号内数字为SF6手车方案）

12 外形尺寸（宽×深×高） mm

13 重量 kg 约2300

五、结构特点

1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；

2.开关柜体选用2mm国外进口优质敷铝锌板经数控钣金双折边加工成形后，通过高强度螺栓螺母和铆螺母连接而成，除门板侧封板外构件表面无需任何处理；

3.可配用国产ZN85-40.5（3AV3）真空断路器、ABB公司VD4断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的需求；

4.开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道；

5.断路器、接地开关等操作均可在柜门关闭情况下进行，即可实现关门操作；

6.开关柜的结构适应性强，主接线方案可以达到198种以上，能满足不同用户的需要；

7.手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠。
