一、产品概述

KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭式开关设备，KYN1-10、JYN2-10、GBC-10等系列产品。

产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成型后用螺栓组装而成，具有很高的机械强度，有效的保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护功能。

本产品的主开关可配置ABB公司生产VD4型真空断路器、施耐德HVX、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国内同类产品。

无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均有长寿命、高参数、少维护、体积小的独特优点。

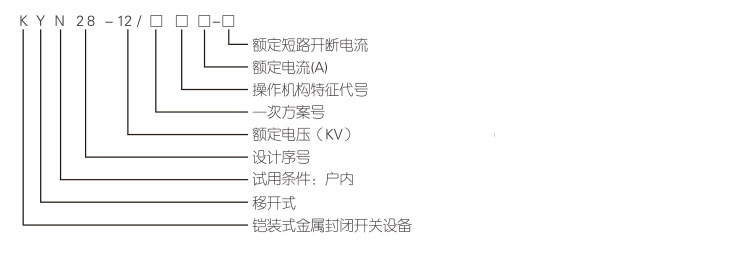

二、型号含义

三、使用环境

a. 周围.空气温度：上限+40℃、下限-10℃

b. 相对湿度：日平均不大于95％，月平均值不大于90％

c. 海拔高度：不超过1000m

d. 地震烈度不超过8级

e. 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

当使用条件超出上述使用范围时，应由我公司和用户协商确定允许范围及技术措施。

四、技术参数

项目 单位 数据

额定电压 kV 3.6、7.2、1 2

额定绝缘水平 1 min工频耐受电压 kV 42

雷电冲击电压(峰值) kV 75

额定频率 Hz 50

额定电流 A 630、1250、1600、2000、2500、31 50、4000*

额定热稳定电流(有效值) kA／s 25／4、31．5／4、40／3

额定动稳定电流(峰值) kA 63、80、100

防护等级 外壳lP4X

断路器室门打开时为lP2X

开关设备外形尺寸

外形尺寸 Ⅰ型（配VS1、VD4） Ⅱ型（配VS1、VD4）

高度A（mm） 2300 2300

宽度B（mm） 分支母线额定电流达到1250A热稳定电流(40KA) 800（额定电流1250A及以下）

分支母线额定电流达1600A殛以上 1000（额定电流1600A及以上）

深度C（mm） 电缆进出线 1500 1500

架空进出线 1660

重量（kg） 900-1000 800-1200

五、开关柜结构说明

开关柜由固定的柜体和可移出部分(简称手车)两大部分组成，开关设备柜体的外壳和各功能单元的隔板均采用国外进口2mm敷铝锌扳栓接而成。开关柜外壳防护等级是IP4X，断路器室门打开时的防护等级是lP2X。

KYN28-12型开关柜可配用VSl真空断路器手车。开关柜可安装成双重柜并列，即安装成背靠背或面对面双排排列。由于开关柜的安装与调试均在正面进行，所以开关柜可以靠墙安装，以节省占地面积，提高开关柜的安装性与安装上的灵活性。
